Strategi perlindungan untuk lingkungan PKS yang bising
VFD menghasilkan tegangan switching frekuensi tinggi yang dapat memancar dan menghantarkan sepanjang konduktor. Pelindung yang efektif melakukan dua fungsi: menghalangi emisi radiasi dan menyediakan jalur balik impedansi rendah untuk arus bocor frekuensi tinggi. Untuk pemasangan praktis, selalu perlakukan pelindung kabel sebagai bagian aktif dari sistem pengardean, bukan jalinan kosmetik—hentikan dengan kokoh di ujung penggerak dan pertimbangkan pengakhiran kedua pada panel atau ground lokal untuk jangka panjang guna meminimalkan penumpukan tegangan mode umum.
Pengakhiran pelindung ujung tunggal vs. kedua ujung
Terminasi ujung tunggal (hanya ujung penggerak) biasanya mengurangi arus loop tanah untuk pengoperasian dengan jarak sedang di pabrik industri; terminasi kedua ujung meningkatkan efektivitas perlindungan terhadap emisi yang terpancar dalam jangka waktu yang sangat lama namun dapat menimbulkan arus sirkulasi jika lokasi pabrik berisik. Dalam praktiknya, periksa grounding di lokasi dan ukur arus bocor—jika Anda mendeteksi aliran ground loop yang tinggi, kembalikan ke ujung tunggal pada drive dengan ikatan lokal pada kabinet motor.

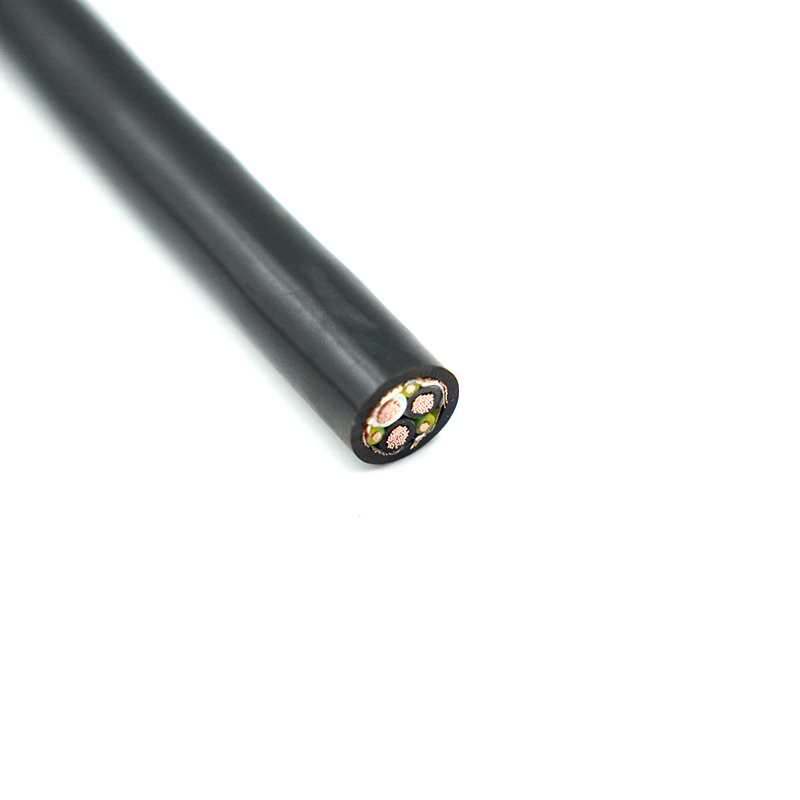

Pilihan konstruksi kabel dan pengaruhnya terhadap kinerja
Bahan konduktor, jenis insulasi, dan geometri pelindung semuanya mengubah perilaku kabel dengan keluaran PWM. Konduktor tembaga adalah standar; namun, jumlah untaian dan ukuran untaian individu mempengaruhi fleksibilitas dan efek kulit/kedekatan pada frekuensi yang lebih tinggi. Isolasi dengan konstanta dielektrik rendah dan tangen rugi-rugi rendah mengurangi kopling kapasitif antara konduktor dan menurunkan arus pengisian—hal ini penting untuk kabel yang panjang dan untuk penggerak tanpa filter keluaran.
| Tipe perisai | Atenuasi (HF) | Fleksibilitas | Penggunaan yang disarankan |
| Saluran pembuangan aluminium-Mylar foil | Tinggi (cakupan bagus) | Sedang | Memperbaiki proses di mana redaman HF penting |
| Jalinan tembaga kaleng | Sedang (depends on coverage %) | Tinggi | Perutean fleksibel, rakitan lapis baja |
| Kombinasi kepang foil | Tinggiest | Sedang | Lingkungan EMI yang kritis dan jangka panjang |

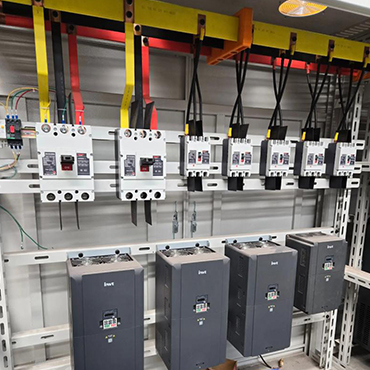

Praktik terbaik instalasi untuk waktu yang lama kabel PKS berjalan
- Pertahankan pemisahan fisik dari kabel kontrol/komunikasi sensitif—jika pemisahan tidak memungkinkan, rutekan kabel penggerak frekuensi variabel dalam saluran terpisah atau gunakan segregasi logam yang dibumikan.
- Hindari melilitkan kabel berlebih di dekat drive; kumparan meningkatkan induktansi dan dapat menyebabkan pantulan tegangan lebih pada terminal motor.
- Patuhi radius tikungan yang ditentukan pabrikan—tikungan yang rapat dapat merusak kontinuitas pelindung dan meningkatkan tegangan dielektrik, sehingga mengurangi masa pakai di bawah tekanan yang berulang.
- Menerapkan titik ground perantara untuk baki kabel logam yang sangat panjang sambil memantau arus yang bersirkulasi; gunakan jumper pengikat yang berukuran untuk arus frekuensi tinggi, bukan hanya arus gangguan kondisi tunak.
Karakteristik kelistrikan yang penting (dan cara memitigasi masalah)
Kapasitansi, arus pengisian dan pemanasan motor
Kapasitansi kabel-ke-konduktor dan konduktor-ke-pelindung menghasilkan arus pengisian ketika VFD beralih. Arus pengisian menyebabkan kerugian ekstra pada motor dan meningkatkan pembacaan arus penggerak. Untuk jangka panjang pilih kabel dengan kapasitansi per meter yang lebih rendah, atau pasang filter dV/dt atau filter keluaran sinusoidal pada drive untuk mengurangi peralihan dv/dt dan menurunkan arus pengisian ke motor.
Refleksi, impedansi kabel dan tegangan lebih pada terminal motor
Tepi PWM yang cepat melihat kabel sebagai saluran transmisi; ketidaksesuaian antara impedansi keluaran penggerak dan impedansi karakteristik kabel menimbulkan pantulan tegangan yang muncul sebagai tegangan lebih transien pada motor. Solusinya mencakup pengendalian dV/dt (snubber, filter), menggunakan kabel dengan impedansi yang sesuai, dan menjaga panjang kabel dalam batas yang disarankan untuk drive (lihat dokumen drive). Untuk pengoperasian tegangan tinggi atau jarak jauh, reaktor keluaran juga dapat membantu meredam pantulan.
Pengakhiran konektor, pelindung, dan perlindungan mekanis
Kualitas terminasi pelindung berdampak langsung pada kinerja EMC—gunakan kontak pelindung 360° terus-menerus jika memungkinkan dan pastikan konduktor pembuangan atau jalinan disolder atau dikerutkan untuk mempertahankan impedansi rendah. Jika terdapat pelindung (kawat baja atau selotip), ikat pelindung ke bumi pada salah satu atau kedua titik, bergantung pada praktik pembumian di lokasi. Gunakan pelepas regangan yang tepat untuk mencegah tercabutnya pelindung atau konduktor; kegagalan mekanis sering kali menyamar sebagai gangguan listrik yang terputus-putus.
Pengujian, sertifikasi, dan mengapa hal itu penting
Kinerja yang terverifikasi melalui pengujian (impedansi, kapasitansi, potensi tinggi, kontinuitas pelindung, dan uji emisi EMC) memastikan kabel berperilaku sesuai prediksi dalam instalasi VFD. Sertifikasi seperti UL dan CE menunjukkan kepatuhan terhadap standar keselamatan dan EMC yang diakui, sementara sistem mutu ISO9001 yang kuat membantu menjaga konsistensi di seluruh batch produksi. Kami memproduksi kabel VFD berpelindung nilai dan pabrik kami memegang sertifikasi CCC, UL, ISO9001, dan CE—hal ini memungkinkan kami mendukung pembuatan yang disesuaikan dengan catatan pengujian yang dapat dilacak saat proyek memerlukannya.
Mode kegagalan umum dan daftar periksa pemecahan masalah di lokasi
- Tersandung intermiten: periksa terminasi dan kontinuitas pelindung; ikatan yang buruk menyebabkan EMI berpasangan ke sirkuit kontrol yang menyebabkan gangguan perjalanan.
- Arus bantalan motor yang tinggi: verifikasi tindakan pengardean poros, periksa sambungan pelindung kabel dan pertimbangkan untuk memasang cincin pengardean poros atau bantalan berinsulasi jika diperlukan.
- Suhu berlebih pada motor: ukur arus pengisian daya dan bandingkan dengan kurva pemanasan motor—jika pengisian daya berkontribusi, turunkan frekuensi peralihan atau sesuaikan filter.
- Keluhan EMI yang parah: lakukan survei lokasi dengan probe jarak dekat, tinjau cakupan pelindung (% jalinan), dan pertimbangkan untuk meningkatkan ke pelindung komposit jalinan foil atau menambahkan inti ferit pada kabel motor.
Jika Anda mau, kami dapat memberikan rekomendasi konstruksi kabel yang disesuaikan (konduktor terdampar, tipe pelindung, kompon jaket) untuk aplikasi Anda—kami merancang dan memproduksi sesuai pesanan Kabel motor berpelindung VFD dan dapat menyediakan laporan pengujian dan sertifikat berdasarkan permintaan. Ketika keandalan dan kinerja EMC penting, kabel yang dibuat khusus dari produsen bersertifikat mengurangi waktu commissioning dan kerumitan pemeliharaan jangka panjang.
