Jenis Pelindung Kabel: Foil, Braid, Spiral & Lainnya

Pelindung kabel adalah lapisan konduktif yang melilit a kabel Konduktor bagian dalam untuk memblokir interferensi elektromagnetik (EMI) dan interferensi frekuensi radio (RFI). Empat tipe utama pelindung kabel adalah pelindung foil, pelindung jalinan, pelindung spiral (penyajian), dan pelindung kombinasi. — masing-masing disesuaikan dengan lingkungan, frekuensi, dan persyaratan fleksibilitas yang berbeda. Memilih jenis yang salah dapat mengakibatkan penurunan sinyal, kesalahan data, atau kegagalan sistem total, jadi memahami perbedaannya sangatlah penting sebelum menentukan kabel apa pun untuk aplikasi industri, audio, atau data.

Pelindung menggagalkan

Pelindung foil terdiri dari lapisan tipis aluminium atau tembaga yang diikat ke film poliester. Ini menyediakan cakupan 100%. konduktor di bawahnya, menjadikannya salah satu penghalang paling efektif terhadap EMI frekuensi tinggi (biasanya di atas 100 kHz).

Cara Kerjanya

Foil logam bertindak sebagai sangkar Faraday, memantulkan dan menyerap medan elektromagnetik yang masuk. Kabel pembuangan dipasang di sepanjang bagian dalam foil untuk menyediakan jalur ground yang berkesinambungan, yang sangat penting — foil saja tanpa grounding memberikan perlindungan minimal.

Aplikasi Khas

• Kabel jaringan twisted pair Cat5e dan Cat6 (konstruksi F/UTP)
• Kabel audio dan instrumentasi di lingkungan studio
• Kabel data dipasang di dekat lampu neon atau penggerak frekuensi variabel

Keterbatasan

Pelindung foil bersifat rapuh. Pembengkokan yang berulang-ulang menyebabkan foil retak dan kehilangan kontinuitasnya. Mereka umumnya dinilai instalasi statis atau fleksibel rendah saja . Ketebalan foil umumnya berkisar antara 0,025 mm hingga 0,05 mm — cukup tipis sehingga tekanan mekanis dengan cepat menciptakan celah dalam cakupan.

Pelindung Jalinan

Pelindung yang dikepang ditenun dari untaian halus kawat tembaga telanjang atau kaleng dengan pola jaring yang saling bertautan di sekitar inti kabel. Tidak seperti foil, ia tidak menawarkan cakupan 100% — cakupan kepang pada umumnya berkisar dari 85% hingga 98% — tetapi ia unggul dalam kekuatan mekanik dan kinerja frekuensi rendah.

Efektivitas Perisai berdasarkan Frekuensi

Pelindung yang dikepang bekerja paling baik pada frekuensi di bawah 10 MHz. Di atas rentang tersebut, bukaan pada jalinan memungkinkan sinyal berfrekuensi lebih tinggi untuk melewatinya. Untuk kebisingan frekuensi rendah, seperti gangguan saluran listrik 50/60 Hz, jalinan dengan cakupan 90% memberikan redaman yang sangat baik — seringkali melebihi 60 dB pada frekuensi ini.

Aplikasi Khas

• Kabel koaksial (RG-58, RG-6) untuk transmisi RF dan video
• Kabel kontrol industri tunduk pada pelenturan terus menerus
• USB, HDMI, dan kabel konektor siklus tinggi lainnya
• Perkabelan militer dan luar angkasa di mana ketahanan mekanis sangat penting

Keuntungan Utama: Kehidupan Fleksibel

Kabel yang dikepang dalam aplikasi fleksibel berkelanjutan (seperti lengan robot atau rantai penarik kabel) dapat mencapai tujuan tersebut jutaan siklus fleksibel sebelum kegagalan, dibandingkan dengan pelindung foil yang mungkin retak setelah beberapa ratus. Hal ini menjadikan mengepang sebagai pilihan standar di mana pun kabel bergerak terus menerus.

Pelindung spiral (Sajikan).

Pelindung spiral — juga disebut pelindung servis atau pelindung heliks — membungkus untaian kawat dalam heliks yang rapat di sekitar inti kabel alih-alih menganyamnya menjadi jaring. Hasilnya adalah perisai yang sangat fleksibel dengan tingkat cakupan yang mirip dengan mengepang ( 95–98% ), tetapi dengan karakteristik mekanik dan listrik yang berbeda.

Pertukaran Fleksibilitas vs. Stabilitas

Pelindung spiral adalah yang paling fleksibel dari semua jenis pelindung, sehingga ideal untuk kabel mikrofon genggam, kabel headphone, dan aplikasi hand-flex lainnya. Namun, meregangkan kabel menyebabkan heliks terbuka, mengurangi jangkauan dan meningkatkan impedansi. Pelindung spiral tidak boleh digunakan dalam aplikasi dimana kabel akan ditarik kencang .

Aplikasi Khas

• Kabel audio profesional (kabel mikrofon XLR, kabel instrumen)
• Kabel perangkat medis memerlukan penggulungan dan pelepasan gulungan berulang kali
• Kabel alat genggam dan kabel peralatan portabel

Pelindung Kombinasi

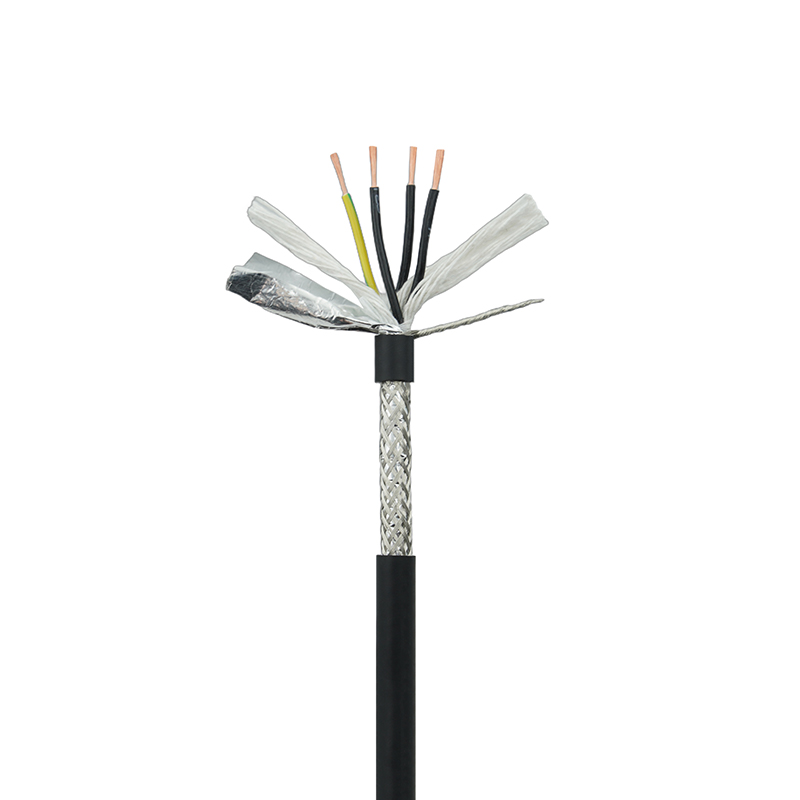

Pelindung kombinasi menumpuk dua atau lebih jenis pelindung untuk mengatasi keterbatasan masing-masing metode. Kombinasi yang paling umum adalah kepang foil , tetapi konstruksi spiral foil dan jalinan ganda juga ada.

Foil Braid: Pekerja Keras Industri

Dalam konstruksi ini, lapisan foil memberikan cakupan 100% untuk kebisingan frekuensi tinggi, sedangkan jalinan luar memberikan integritas struktural dan redaman frekuensi rendah. Kombinasi ini biasa terjadi pada kabel data berperforma tinggi seperti Cat7 (S/FTP) , di mana pasangan individu dilindungi foil dan keseluruhan kabel memiliki pelindung luar yang dikepang. Efektivitas pelindung pada konfigurasi ini melebihi 90dB melintasi rentang frekuensi yang luas.

kepang ganda

Dua lapisan yang dikepang, sering kali dililitkan ke arah yang berlawanan, digunakan pada kabel koaksial RF yang menuntut (seperti RG-11 atau coax dengan rating pleno tertentu) yang memerlukan pelindung frekuensi rendah maksimum dan perlindungan mekanis. Sudut letak yang berlawanan juga meningkatkan ketahanan kabel terhadap penurunan impedansi seiring berjalannya waktu.

Aplikasi Khas

• Jaringan data berkecepatan tinggi di lingkungan industri yang bising secara elektrik
• Siaran dan kabel RF memerlukan pelindung broadband dan daya tahan fleksibel
• Kabel instrumentasi kedirgantaraan, pertahanan, dan medis

Perbandingan Jenis Pelindung Kabel

Tabel di bawah ini merangkum karakteristik utama dari masing-masing jenis pelindung untuk membantu dalam pemilihan:

Penjelasan Peringkat Cakupan Perisai

Cakupan perisai tidak sama dengan efektivitas perisai. Cakupan adalah pengukuran geometris - berapa persentase permukaan konduktor di bawahnya yang dibungkus oleh bahan pelindung. Efektivitas (diukur dalam dB) menggambarkan seberapa besar perisai melemahkan sinyal yang mengganggu.

Pelindung foil dengan cakupan 100% hanya dapat menghasilkan redaman 40–50 dB pada frekuensi rendah karena film tipis memiliki resistansi yang lebih tinggi. Pelindung jalinan dengan cakupan 90% dapat mencapai 60 dB atau lebih pada frekuensi yang sama karena jalinan tembaga memiliki impedansi transfer yang lebih rendah. Selalu evaluasi angka efektivitas pelindung di samping persentase cakupan saat membandingkan kabel .

Landasan: Faktor yang Paling Sering Diabaikan

Tidak ada tipe pelindung yang berfungsi dengan benar tanpa grounding yang tepat. Perisai yang tidak dibumikan sebenarnya dapat memperburuk kinerja EMI dengan bertindak sebagai antena yang memasangkan interferensi ke dalam konduktor sinyal. Pendekatan grounding yang benar bergantung pada aplikasinya:

• Pembumian ujung tunggal (hanya di ujung sumber): Direkomendasikan untuk kabel sinyal audio dan analog untuk mencegah loop ground. Umum pada instalasi XLR seimbang.
• Landasan kedua ujungnya : Diperlukan untuk kabel data frekuensi tinggi (Ethernet, coax) untuk menyediakan jalur balik impedansi rendah pada frekuensi RF. Kabel Cat6A dan Cat7 memerlukan grounding di kedua ujungnya untuk memenuhi kinerja pelindung terukurnya.
• Landasan multi-titik : Digunakan dalam proses industri yang panjang untuk mencegah potensi ground diferensial yang menumpuk di sepanjang kabel.

Dalam studi tahun 2019 tentang instalasi Ethernet industri, lebih dari 40% kegagalan terkait EMI disebabkan oleh landasan pelindung yang tidak tepat daripada jenis pelindung yang tidak memadai — memperkuat bahwa spesifikasi kabel terbaik di atas kertas akan gagal tanpa praktik terminasi yang benar.

Cara Memilih Jenis Pelindung Kabel yang Tepat

Gunakan poin keputusan berikut untuk mempersempit pelindung yang sesuai untuk instalasi tertentu:

1. Identifikasi frekuensi interferensi: EMI frekuensi tinggi di atas 100 kHz memerlukan pelindung foil atau kombinasi. Interferensi magnetik frekuensi rendah dari motor atau saluran listrik memerlukan pelindung yang dikepang.
2. Menilai persyaratan fleksibel: Jalan tetap statis mentolerir foil. Kelenturan mesin yang berkelanjutan memerlukan jalinan. Kelenturan tangan manusia (audio, medis) berfungsi paling baik dengan spiral.
3. Periksa kompatibilitas konektor: Pelindung yang dikepang mudah diakhiri dengan cangkang belakang dan klem standar. Foil memerlukan pemutusan kabel pembuangan — jika konektor Anda tidak dapat menampung kabel pembuangan, pertimbangkan kembali jenis pelindungnya.
4. Tinjau standar yang berlaku: Di beberapa industri, persyaratan perlindungan diwajibkan. Misalnya, standar IEC 61000-4 EMC dan MIL-DTL-17 untuk bujukan militer menentukan tingkat kinerja pelindung minimum yang membatasi pilihan Anda.
5. Faktorkan total biaya pemasangan: Kabel berpelindung kombinasi harganya 30–60% lebih mahal dibandingkan kabel berpelindung tunggal. Untuk lingkungan yang ramah, premi tersebut tidak dapat dibenarkan — pertahankan untuk kondisi EMI yang benar-benar tidak bersahabat.
