Fitur Kinerja Utama Kabel Perjalanan Datar Lift dalam Sistem Gerak Vertikal

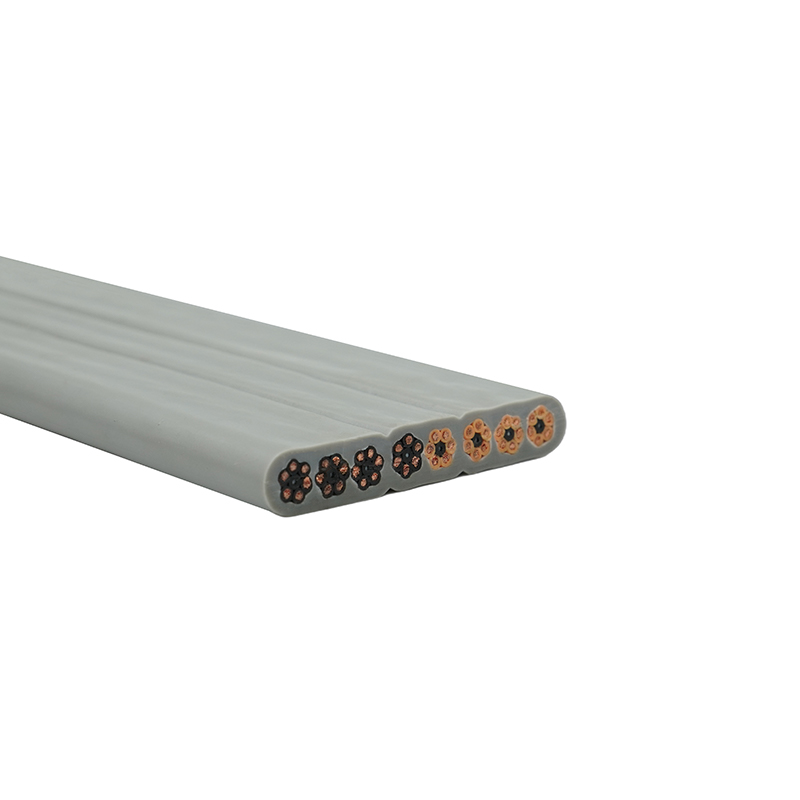

Konstruksi konduktor dan mengapa jumlah untai penting
Kabel perjalanan datar elevator mengandalkan konduktor tembaga beruntai halus untuk bertahan dari gerakan vertikal terus menerus dan seringnya lentur. Meningkatkan jumlah untaian mengurangi tegangan lentur pada masing-masing filamen, yang menurunkan kemungkinan kerusakan konduktor di bawah beban siklik. Untuk aplikasi dengan jari-jari tekukan yang rapat pada titik-titik sheave atau saat kabel dibungkus pada gulungan kecil, untaian ekstra halus dan arah peletakan yang seimbang mengurangi fretting internal dan membantu menjaga ketahanan kontak yang konsisten selama masa pakai kabel.
Geometri datar: efisiensi ruang dan perilaku mekanis
Penampang datar dipilih untuk meminimalkan penggunaan ruang poros dan untuk mencegah puntiran atau kekusutan selama perjalanan vertikal. Konstruksi pipih mengubah sumbu netral dan karakteristik tekukan kabel dibandingkan dengan kabel bundar; mereka memungkinkan pembangunan keseluruhan yang lebih kecil sambil menjaga jalur konduktor individu tetap stabil. Namun, geometri datar memusatkan gaya geser pada isolasi antar-konduktor pada titik ekstrem tikungan, sehingga perancang harus memverifikasi adhesi antarlapisan, ketebalan insulasi, dan fitur pelepas regangan untuk menghindari delaminasi dalam layanan jangka panjang.
Bahan selubung dan ketahanan lingkungan
Pilihan selubung—umumnya PVC tahan minyak atau kompon karet tahan penuaan—secara langsung menentukan ketahanan kabel terhadap kontaminan poros, kelembapan, dan siklus suhu. Senyawa PVC menawarkan kinerja dielektrik yang konsisten dan kemudahan ekstrusi, sementara selubung karet memberikan fleksibilitas suhu rendah dan ketangguhan mekanis yang unggul. Pada poros elevator dengan peralatan hidrolik, pilih formulasi tahan minyak untuk mencegah pembengkakan dan pelunakan; pada poros yang terkena sinar UV melalui panel kaca atau ozon yang kuat, pilihlah campuran karet dengan anti-ozon untuk masa pakai yang lebih lama.

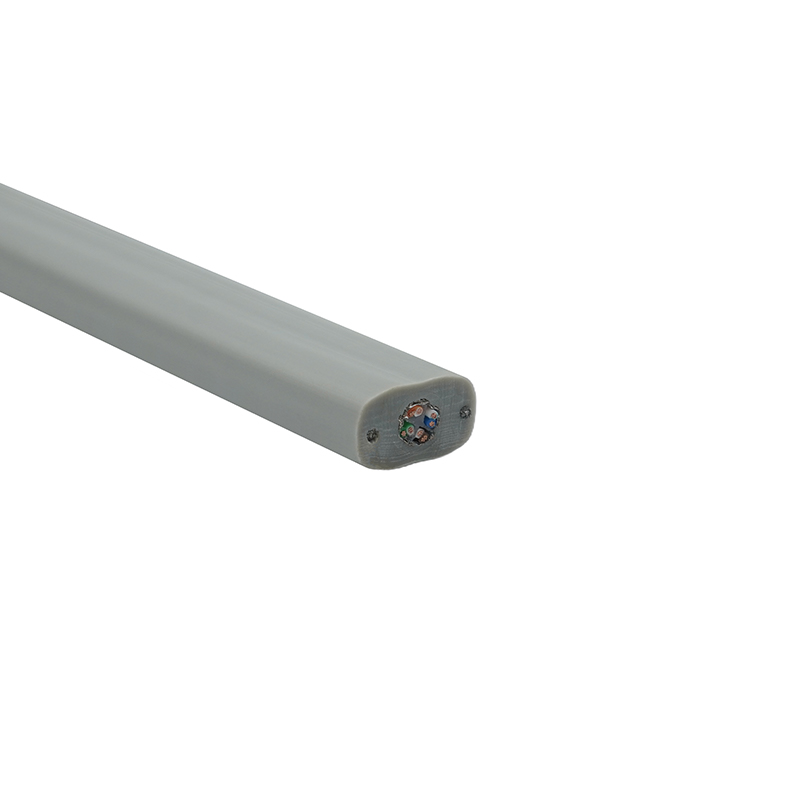

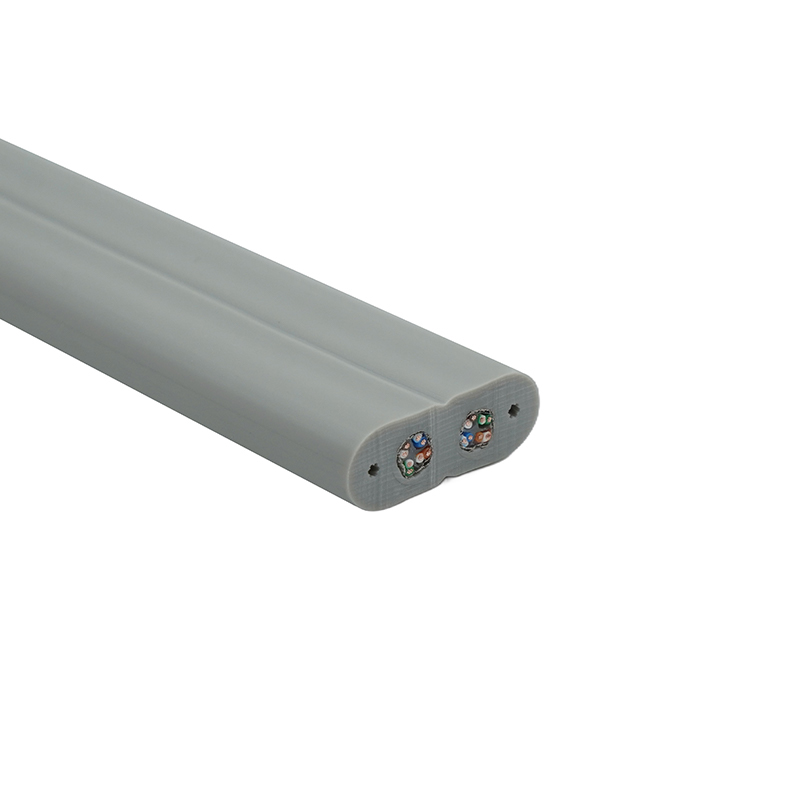

Integritas sinyal dan pasangan data terintegrasi (opsi datar Cat6)
Sistem elevator modern menggabungkan saluran daya, kontrol, dan data berkecepatan tinggi. Mengintegrasikan pasangan datar gaya Cat6 memerlukan geometri pasangan yang terkontrol, putaran pasangan yang konsisten, dan pemisahan yang hati-hati dari konduktor daya untuk membatasi crosstalk dan mempertahankan kinerja return loss jarak dekat/jauh (NEXT/FLR). Saat menentukan kabel elevator Cat6 datar, mintalah laporan impedansi pada 1–250 MHz, nomor kopling berpasangan, dan uji kontinuitas sampel setelah siklus fleksibel untuk memastikan bahwa kinerja data dapat bertahan dari tekanan mekanis.
Perlindungan mekanis, ketahanan abrasi dan pemasangan poros
Abrasi dari tepi berkas, rel pemandu, atau lingkungan yang penuh debu merupakan mekanisme kegagalan yang sering terjadi. Pilih kabel dengan lapisan luar yang diperkuat atau pertimbangkan untuk menambahkan selongsong abrasi eksternal pada titik keausan yang diketahui. Perangkat keras pemasangan—klem, pemandu, dan grommet—harus dipilih agar sesuai dengan profil datar; klem bulat atau saluran berjajar mengurangi beban titik. Perhatikan bahwa penambahan pelindung mengubah persyaratan radius lentur dan dapat menambah kekakuan; validasi perakitan di bawah profil gerakan yang representatif sebelum pemasangan.
Keamanan listrik dan kinerja kebakaran
Kabel elevator harus memenuhi standar kebakaran, asap, dan toksisitas yang relevan dengan peraturan bangunan di yurisdiksi pemasangan. Formulasi tahan api dan alternatif rendah asap, nol halogen (LSZH) mengurangi bahaya selama kebakaran. Selalu konfirmasikan kinerja kebakaran yang diperlukan dan minta data pengujian pemasok—seperti penyebaran api vertikal dan emisi asap—karena formulasi selubung yang meningkatkan fleksibilitas atau ketahanan terhadap minyak dapat memengaruhi perilaku nyala api.
Pengujian kelelahan dan verifikasi siklus hidup
Tentukan pengujian masa pakai fleksibel yang mengemulasikan panjang langkah, kecepatan, dan jumlah siklus elevator yang diharapkan. Data laboratorium yang terstandarisasi memang berguna, namun tidak ada yang bisa menggantikan uji siklus kerja yang mencerminkan profil gerakan instalasi di dunia nyata. Meminta laporan pengujian yang menunjukkan integritas konduktor, resistansi isolasi, dan transmisi sinyal sebelum dan sesudah sejumlah siklus tertentu; bandingkan siklus pengujian dengan siklus tahunan yang diharapkan untuk memperkirakan interval penggantian dan merencanakan pemeliharaan preventif.
Pertimbangan pelindung, landasan, dan EMI
Jika pemantauan sensitif atau jalur komunikasi dijalankan bersamaan dengan listrik, pelindung terintegrasi atau pasangan pelindung terpisah meminimalkan interferensi elektromagnetik. Kabel datar dapat dilengkapi pelindung foil atau jalinan, namun terminasi pelindung dan pengardean terus menerus di sepanjang jalur kabel sangat penting untuk menjaga efektivitas. Evaluasi persentase dan resistansi cakupan pelindung kabel; terminasi yang buruk atau kontak pelindung yang terputus-putus selama pelenturan akan menurunkan kekebalan terhadap sumber kebisingan eksternal.
Inspeksi, pemeliharaan dan diagnostik di tempat
- Inspeksi visual — periksa apakah ada potongan selubung, bekas remuk, pengerasan permukaan atau perubahan warna yang mengindikasikan serangan bahan kimia atau paparan ozon.
- Tes tikungan — lakukan tikungan dingin yang lembut untuk mendeteksi kerapuhan; berkurangnya fleksibilitas sering kali mendahului retaknya beban.
- Pemeriksaan kelistrikan — mengukur resistansi dan kontinuitas insulasi untuk setiap konduktor dan kontinuitas pelindung setelah siklus terjadwal atau kejadian yang dicurigai.
- Pencatatan — mendokumentasikan rute kabel, titik keausan yang teridentifikasi, dan riwayat penggantian untuk menyempurnakan spesifikasi dan pengadaan di masa mendatang.
Kualifikasi pemasok, sertifikasi dan ketertelusuran
Pemasok yang memegang sertifikasi CCC, UL, ISO9001, dan CE biasanya menunjukkan kontrol produksi yang konsisten dan akses ke laboratorium pengujian yang relevan. Untuk sistem elevator kritis, mintalah ketertelusuran material, hasil uji sampel untuk kinerja lentur dan nyala api, serta opsi inspeksi pabrik. Saat memesan khusus kabel perjalanan datar elevator , memerlukan prototipe yang dijalankan dengan hasil pengujian yang ditandatangani untuk menghindari kejutan dalam pengiriman produksi massal.
Perbandingan cepat: PVC vs selubung karet untuk kabel datar elevator
| Properti | PVC | Karet |
| Fleksibilitas suhu rendah | Cukup hingga sedang | Unggul |
| Ketahanan minyak dan cairan hidrolik | Variabel; diperlukan senyawa khusus | Umumnya lebih baik dengan campuran NBR |
| Penuaan dan ketahanan ozon | Bagus dengan stabilisator | Sangat baik bila diformulasikan dengan anti ozonan |
| Pertunjukan api dan asap | Mudah diformulasikan untuk ketahanan api | Bisa saja, namun memerlukan formulasi khusus |
Tip pengadaan praktis untuk proyek elevator
Sebelum berkomitmen pada pemasok kabel, selaraskan panjang langkah elevator, kecepatan, lingkungan, dan jumlah siklus yang diharapkan. Minta panjang sampel yang diuji untuk kinerja kelistrikan dan mekanik, mintalah hasil uji kelenturan dan nyala yang terdokumentasi, dan konfirmasikan kinerja pelindung dan pasangan ketika saluran data terintegrasi diperlukan. Untuk kebutuhan khusus—seperti kabel elevator datar Cat6 atau ketahanan oli yang ditingkatkan—bekerja sama dengan produsen yang berpengalaman dalam kabel perjalanan khusus dan yang dapat memberikan sertifikat pengujian yang dapat dilacak dan sampel yang representatif sebelum produksi penuh.
