Pemilihan Bahan Tahan Suhu pada Kabel Kompensasi
Untuk lingkungan industri bersuhu keras, stabilitas bahan insulasi seringkali lebih penting daripada konduktor itu sendiri. Fluoroplastik seperti FEP, PFA, dan PTFE sering dipilih karena sifat dielektriknya hampir tidak berubah pada rentang suhu yang luas. Dalam pengalaman manufaktur saya di Junshuai, kami menemukan bahwa variasi kecil sekalipun dalam tingkat penuaan isolasi dapat berdampak nyata terhadap penyimpangan sinyal dan siklus kalibrasi jangka panjang.
Saat memilih material, insinyur harus mempertimbangkan tidak hanya suhu pengoperasian maksimum tetapi juga frekuensi siklus termal, paparan bahan kimia, dan tekanan mekanis. SEBUAH kabel kompensasi dipasang di dekat peralatan berputar, misalnya, mungkin memerlukan XLPE karena ketahanannya terhadap abrasi dibandingkan ketahanan suhu ultra-tinggi PTFE.
Mencocokkan Karakteristik Termoelektrik dengan Termokopel Tipe K
Karena kabel kompensasi harus meniru perilaku termoelektrik pasangan paduan termokopel, stabilitas paduan menjadi faktor penentu. Pengotor kecil pada paduan nikel-kromium atau tembaga-nikel dapat menimbulkan penyimpangan EMF yang tidak terduga. Inilah sebabnya kami melakukan pengujian material masuk yang ketat di bengkel kami—untuk memastikan paduan tersebut mengikuti kurva koefisien Seebeck yang benar pada termokopel tipe K.
Dalam transmisi sinyal jarak jauh, bahkan ketidaksesuaian kecil pun terakumulasi. Cocok dengan benar Kabel kompensasi tipe K mencegah perubahan suhu yang mungkin terjadi pada ujung instrumentasi, terutama ketika kondisi sekitar berfluktuasi.
Strategi Perlindungan untuk Mengurangi Kebisingan Listrik Industri

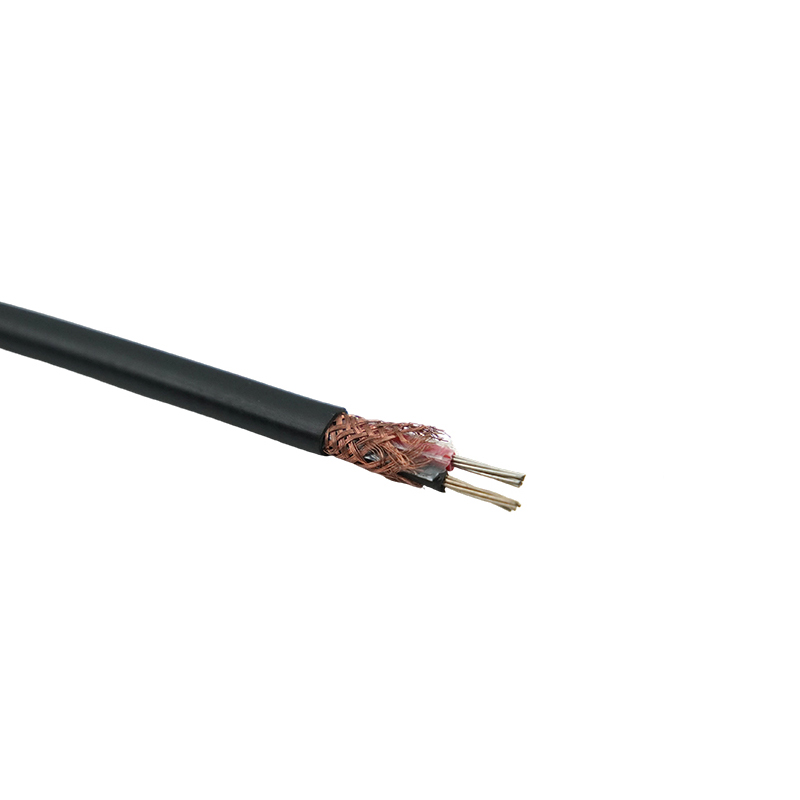

Sinyal termokopel adalah keluaran milivolt tingkat rendah, sehingga sangat rentan terhadap interferensi. Di lingkungan industri dengan motor inverter atau peralatan pemanas induksi, kabel kompensasi termokopel mendapat manfaat signifikan dari desain pelindung multi-lapis.
Pendekatan Perlindungan Umum
- Aluminium-poliester foil untuk peredam kebisingan frekuensi tinggi;
- Jalinan tembaga kaleng untuk mitigasi medan magnet frekuensi rendah;
- Struktur jalinan foil hibrida untuk perlindungan spektrum luas.
Sebagai produsen kabel, saya sering merekomendasikan pelindung hibrid untuk fasilitas yang menjalankan penggerak berdaya tinggi dan jalur pengukuran presisi. Ini memberikan keseimbangan hemat biaya antara ketahanan dan fleksibilitas EMI.
Dampak Panjang Kabel terhadap Akurasi Pengukuran
Meskipun kabel kompensasi dirancang untuk menjaga keakuratan termokopel, jangka waktu yang terlalu lama dapat menyebabkan ketidakseimbangan resistansi antar konduktor. Ketidakseimbangan ini mungkin sedikit mendistorsi EMF yang terdeteksi. Insinyur biasanya meminimalkan panjang kabel yang tidak perlu dengan memposisikan unit kompensasi sambungan dingin lebih dekat ke area proses.
Dalam situasi di mana perutean jarak jauh tidak dapat dihindari, memilih penampang konduktor yang lebih besar atau menggunakan paduan dengan resistansi lebih rendah membantu menjaga integritas sinyal. Selama produksi khusus, kami sering menyesuaikan diameter konduktor berdasarkan jarak spesifik proyek dan batasan tata letak.
Perbandingan Bahan Isolasi dan Selubung untuk Berbagai Kondisi Aplikasi
Setiap bahan isolasi memberikan keuntungan unik tergantung pada suhu, bahan kimia, dan kebutuhan pemasangan. Tabel di bawah ini merangkum karakteristik umum yang dievaluasi para insinyur saat memilih kabel kompensasi for K type thermocouple .
| Material | Ketahanan Suhu | Ketahanan Kimia | Aplikasi Khas |
| PTFE | Luar biasa | Luar biasa | Lingkungan bersuhu tinggi dan korosif |
| PFA/FEP | Sangat bagus | Luar biasa | Pabrik kimia, ruang bersih |
| XLPE | Bagus | Sedang | Instalasi industri umum |
Banyak pelanggan mengandalkan kombinasi insulasi khusus kami untuk mengatasi kondisi pengoperasian khusus—terutama jika menyangkut suhu tinggi dan kontak abrasif. Memilih material yang tepat seringkali merupakan salah satu cara paling efektif untuk meningkatkan umur sistem kabel kompensasi.
Memastikan Stabilitas Jangka Panjang Melalui Praktik Pemasangan yang Benar
Bahkan kabel kompensasi kualitas tertinggi pun dapat berkinerja buruk jika praktik pemasangan diabaikan. Menghindari radius tekukan yang terlalu ketat, zona konsentrasi panas, dan area getaran baki kabel sangatlah penting. Jika memungkinkan, kabel kompensasi harus dijauhkan dari kabel listrik untuk mencegah kebisingan yang ditimbulkan.
Saya sering menyarankan klien untuk mendokumentasikan jalur perutean dengan jelas selama instalasi. Hal ini tidak hanya membantu pemecahan masalah di kemudian hari tetapi juga memastikan bahwa sistem termokopel mempertahankan kinerja yang stabil selama bertahun-tahun beroperasi.
