Kabel Datar Pompa — Desain, Seleksi, Pemasangan dan Pemeliharaan

Apa Itu Kabel Pump Flat dan mengapa itu penting

Kabel datar pompa adalah jenis kabel daya dan sinyal fleksibel dan berprofil rendah yang dirancang untuk rakitan pompa, sistem peluncuran motor, dan peralatan penanganan cairan kompak di mana ruang terbatas dan terdapat pergerakan atau getaran. Tidak seperti kabel bundar, kabel datar mengemas konduktor secara berdampingan dalam pita tipis yang mengurangi radius tekukan dan menyederhanakan perutean di sepanjang permukaan sasis, di dalam jalur kabel, dan melalui saluran sempit. Untuk aplikasi yang menggabungkan gerakan sering, paparan kelembapan, dan perutean terbatas, memilih kabel datar yang tepat akan meningkatkan masa pakai, mengurangi waktu henti, dan menyederhanakan pemasangan.

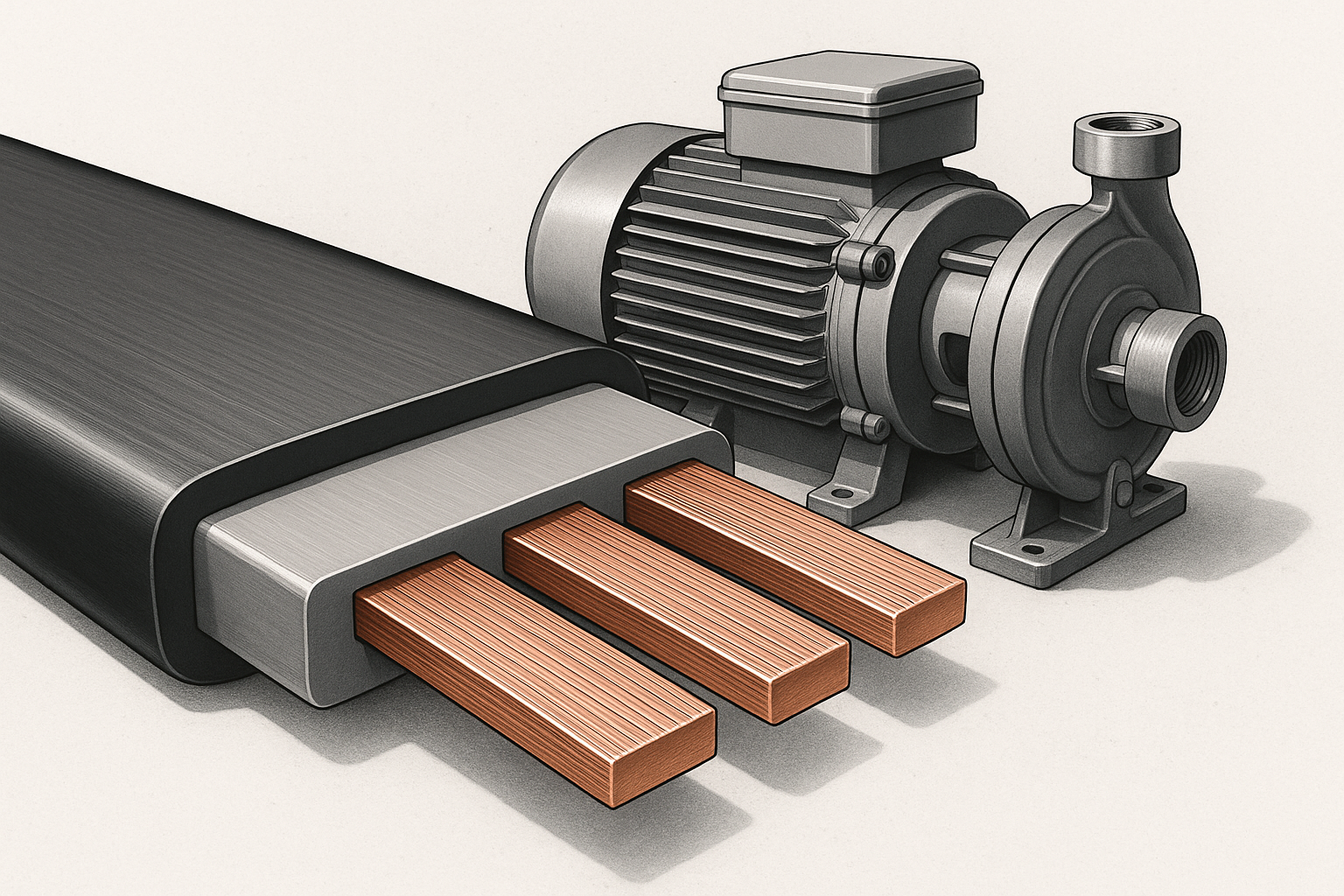

Konstruksi dan bahan yang khas

Kabel datar pompa biasanya terdiri dari tiga lapisan: konduktor, insulasi, dan jaket atau pita luar. Konduktor biasanya berupa tembaga terdampar untuk menjaga kabel tetap fleksibel sekaligus menjaga konduktivitas. Bahan isolasi bervariasi berdasarkan suhu dan persyaratan paparan bahan kimia. Pilihan insulasi yang umum adalah polivinil klorida (PVC) untuk penghematan, elastomer termoplastik (TPE) untuk meningkatkan fleksibilitas, dan polietilen ikatan silang (XLPE) untuk suhu lebih tinggi dan ketahanan abrasi. Jaket atau selotip luar dapat terbuat dari poliester, poliuretan, atau PVC dengan bahan perekat, dipilih karena ketahanannya terhadap abrasi, tahan minyak, dan kedap air.

Varian dan konfigurasi

Kabel datar pompa hadir dalam banyak konfigurasi untuk menyesuaikan dengan kebutuhan pengoperasian:

• Pita daya saja: beberapa konduktor berukuran tinggi untuk suplai motor.
• Gabungan daya dan sinyal: ukuran konduktor campuran untuk daya motor ditambah sensor atau kabel kontrol.
• Varian terlindung: pelindung individu atau keseluruhan untuk mengurangi interferensi elektromagnetik untuk jalur kontrol sensitif.
• Jenis tahan air atau berjaket: lapisan luar yang disegel untuk lingkungan yang rentan terhadap perendaman atau percikan.
• Nilai fleksibel tinggi: jumlah untaian ekstra dan insulasi fleksibel untuk aktuator jangkauan jauh dan sistem gerak berkelanjutan.

Aplikasi umum dalam sistem pompa

Gunakan kabel datar pada pompa submersible, modul pompa yang dikemas, pompa dosis, set booster, dan stasiun pompa yang dipasang di skid. Penggunaan yang umum termasuk mengarahkan daya motor di ruang masuk yang sempit, membawa umpan balik encoder atau sensor dari kepala pompa, dan menghubungkan panel kendali jarak jauh melalui saluran kabel yang sempit. Jika perutean dilipat atau berlapis diperlukan, kabel datar sering kali lebih pas dibandingkan kabel bundar dan dapat mengurangi tekanan pada konektor.

Spesifikasi listrik dan mekanik utama yang harus diperiksa

Saat memilih kabel datar pompa, fokuslah pada parameter yang secara langsung memengaruhi keandalan di lingkungan pompa:

Cara memilih kabel datar yang tepat untuk pompa Anda

Mulailah dengan beban listrik. Hitung arus motor dan penurunan tegangan yang diharapkan pada panjang kabel. Pilih luas penampang konduktor untuk mempertahankan penurunan tegangan yang dapat diterima sambil menyisakan margin untuk arus startup. Cocokkan peringkat suhu isolasi dengan suhu lingkungan tertinggi yang diharapkan ditambah margin keamanan.

Selanjutnya, pertimbangkan gerak mekanis. Jika kabel sering berpindah, pilih konstruksi fleksibel tinggi dengan konduktor beruntai halus dan insulasi elastomer. Untuk rute tetap di belakang panel, varian PVC yang ekonomis mungkin dapat diterima. Untuk penempatan basah atau terendam, pilih jaket tertutup yang memiliki perlindungan terhadap masuknya air dan ketahanan terhadap bahan kimia.

Praktik terbaik instalasi

Pemasangan yang tepat mengurangi titik stres dan memperpanjang umur kabel. Ikuti langkah-langkah praktis berikut:

• Rutekan kabel di sepanjang permukaan yang halus. Gunakan saluran atau baki pelindung di area yang mungkin terjadi abrasi.
• Hindari tikungan tajam. Jaga radius tekukan di atas batas minimum pabrikan, biasanya beberapa kali lipat ketebalan kabel.
• Kencangkan kabel secara berkala menggunakan klem atau bantalan berperekat untuk mencegah gesekan dan mengurangi ketegangan dinamis.
• Pisahkan daya dan sinyal jika memungkinkan. Jika dirutekan secara bersamaan, gunakan kabel berpelindung atau partisi logam yang diarde untuk membatasi interferensi.
• Akhiri dengan konektor yang kompatibel dan gunakan pelepas regangan untuk mencegah penarikan konduktor pada titik terminasi.

Pengujian dan kepatuhan

Periksa standar yang relevan dan lakukan pengujian sebelum commissioning:

• Pengujian kontinuitas dan resistansi isolasi untuk memverifikasi integritas konduktor setelah pemasangan.
• Verifikasi penurunan tegangan di bawah beban untuk mengonfirmasi ukuran kabel.
• Uji fungsional sensor dan jalur kontrol dengan motor berjalan untuk memastikan tidak adanya gangguan.
• Jika memungkinkan, verifikasi peringkat kabel berdasarkan peraturan kelistrikan setempat dan petunjuk untuk lokasi berbahaya atau basah.

Pemeliharaan dan pemecahan masalah

Terapkan rutinitas pemeriksaan sederhana untuk mengetahui tanda-tanda awal keausan:

• Inspeksi visual terhadap luka, lecet, atau konduktor terbuka.
• Periksa terminasi apakah ada korosi dan kekencangannya.
• Pantau adanya kesalahan intermiten yang muncul selama gerakan — ini sering kali menunjukkan putusnya untaian di dalam isolasi.
• Ganti bagian kabel yang menunjukkan kerusakan berulang daripada mencoba melakukan perbaikan lapangan di zona bertekanan tinggi.

Jika Anda mengalami tersandung motor, pembacaan sensor tidak menentu, atau kehilangan komunikasi, isolasi kabel dan uji masing-masing konduktor untuk mengetahui kontinuitas dan putusnya intermiten. Gunakan osiloskop atau pencatat data untuk gejala terkait EMI guna menemukan titik sambungan.

Pertimbangan biaya dan trade-off siklus hidup

Harga kabel datar bervariasi menurut pengukur konduktor, bahan insulasi, pelindung, dan jaket khusus. Varian yang sangat fleksibel dan kedap air harganya lebih mahal tetapi mengurangi frekuensi penggantian di lingkungan yang menuntut. Faktor tenaga kerja pemasangan — kabel datar dapat menghemat waktu dalam rute yang terbatas namun mungkin memerlukan penghentian yang lebih hati-hati. Seimbangkan biaya di muka dengan perkiraan interval pemeliharaan dan potensi biaya waktu henti untuk operasi Anda.

Daftar periksa untuk membeli kabel pompa datar

• Konfirmasikan pengukur konduktor versus motor dan arus startup.
• Verifikasi peringkat suhu isolasi dan ketahanan kimia.
• Pilih peringkat fleksibel yang cocok dengan siklus gerakan yang diharapkan.
• Putuskan untuk menggunakan pelindung jika terdapat jalur kontrol atau komunikasi yang sensitif.
• Pilih bahan jaket berdasarkan tingkat abrasi dan paparan air.
• Minta lembar data dan hasil uji siklus tikungan dari pemasok.

Panduan penutup

Saat Anda memilih, memasang, dan memelihara kabel datar pompa dengan memperhatikan beban listrik, gerakan mekanis, dan paparan lingkungan, kabel tersebut menjadi elemen sistem pompa yang andal dan bukan titik kegagalan yang berulang. Gunakan daftar periksa di atas selama pengadaan dan simpan catatan yang jelas tentang nomor komponen kabel, lokasi pemasangan, dan tanggal pemeriksaan untuk menyederhanakan pemeliharaan di masa mendatang. Jika Anda memerlukan templat spesifikasi atau tabel perbandingan yang dipesan untuk calon kabel, berikan beban, profil gerakan yang diharapkan, dan lingkungan, serta spesifikasi terfokus dapat disiapkan dengan cepat.
