Kabel Pasangan Tahan Gas dan Minyak Industri: Panduan Pemilihan Praktis

Pekerjaan minyak dan gas jarang membuat pemasangan kabel menjadi mudah. Sepasang kabel mungkin terlihat sederhana, namun di kilang, di lantai pengeboran, atau di sekitar terminal bahan bakar, kabel tersebut harus tahan terhadap kontak hidrokarbon, siklus panas, getaran, pencucian, dan terkadang pergerakan terus menerus. Kabel pasangan tahan gas dan minyak industri adalah jawaban praktis ketika kabel pasangan berpilin biasa akan melunak, membengkak, retak, atau kehilangan kualitas sinyal terlalu dini. Pertanyaan yang berguna bukan sekadar “apakah ini tahan minyak?” namun “minyak yang mana, pada suhu berapa, untuk berapa lama, dan dalam kondisi mekanis seperti apa?”

Apa sebenarnya pemasangan kabel tahan gas dan minyak industri

Pemasangan kabel berpasangan menggunakan dua konduktor berinsulasi yang dipilin menjadi satu untuk membawa sinyal. Di lokasi industri, sinyal tersebut dapat berupa RS-485, instrumentasi, data kontrol, Ethernet, atau koneksi sensor tingkat rendah. Konstruksi pasangan membantu menolak kebisingan mode umum, namun tidak dengan sendirinya membuat kabel cocok untuk layanan minyak dan gas. Resistansi berasal dari keseluruhan bangunan: konduktor terdampar, bahan insulasi, pengisi, pita perekat, pelindung, selubung dalam, dan jaket luar.

Kabel yang dijual untuk lingkungan ini harus diperlakukan sebagai perakitan rekayasa dan bukan sebagai komoditas. Jaket harus tahan terhadap cairan spesifik yang ditemuinya. Isolasi harus menjaga sifat kelistrikannya. Pelindung harus tetap efektif setelah pembengkokan dan penghentian. Dan kabel harus sesuai dengan cara pemasangannya, apakah dipasang di baki, ditarik melalui saluran, atau ditekuk di mesin yang bergerak.

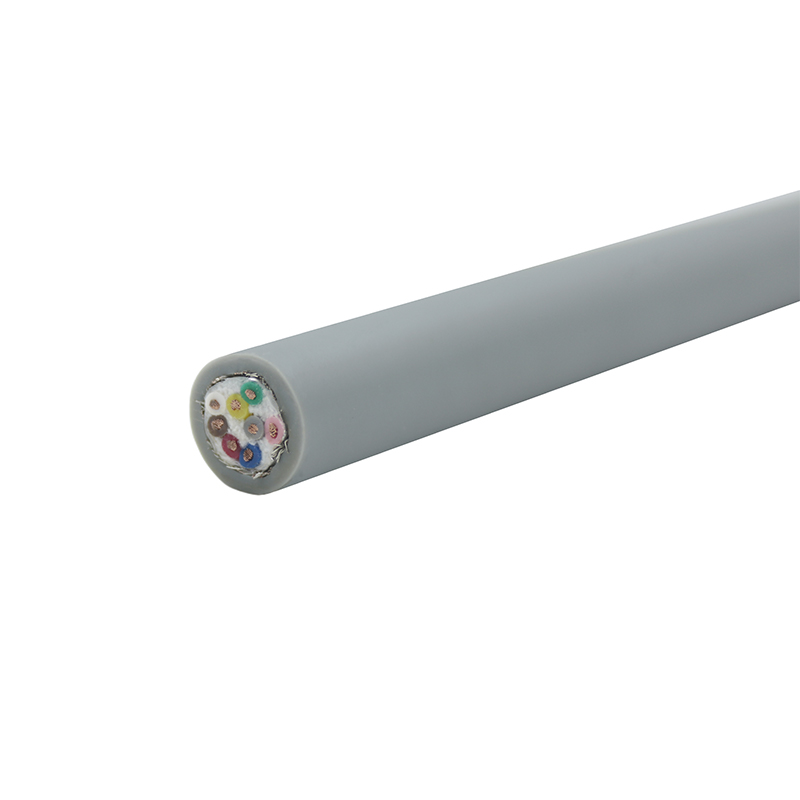

LIYCY-TP Kabel Data Pasangan Berpilin Terlindung Fleksibel Kabel pasangan terpilin berpelindung kelas industri yang ditujukan untuk sambungan sinyal presisi; relevan ketika meninjau rakitan berjaket untuk lingkungan yang menuntut. Lihat Produk →

Mengapa lingkungan minyak dan gas menghukum kabel berpasangan biasa

Hidrokarbon tidak semuanya sama. Diesel, oli hidrolik, oli pelumas, minyak mentah, glikol, metanol, cairan pengeboran, dan bahan kimia pembersih dapat menyerang polimer dengan berbagai cara. Beberapa menyebabkan volume membengkak. Beberapa mengekstrak bahan pemlastis dan membuat jaket menjadi keras dan rapuh. Lainnya melembutkan permukaan, mengurangi ketahanan terhadap abrasi, atau mengubah dimensi sehingga memengaruhi konektor dan kelenjar. Jaket yang tahan uji percikan mungkin rusak setelah direndam dalam waktu lama atau terpapar berulang kali pada suhu tinggi.

Panas membuat serangan kimia lebih cepat. Dingin membuat beberapa bahan menjadi kaku dan lebih mudah retak. Paparan sinar UV membuat jaket luar ruangan menua. Air asin dan kelembapan mendorong korosi pada pelindung, saluran pembuangan, dan terminasi. Tekanan mekanis menambah lapisan lain: getaran, pencucian bertekanan, abrasi baki kabel, jari-jari tekukan yang rapat, dan pelenturan yang terus menerus. Di area berbahaya, kabel juga harus sesuai dengan desain pemasangan, termasuk kelenjar, penghalang, dan pengaturan penyegelan. Kabel saja tidak “tahan ledakan”; ini adalah salah satu bagian dari sistem kepatuhan.

Bahan jaket dan isolasi yang membuat perbedaan

Poliuretan, atau PUR, sering kali merupakan pilihan tepat untuk kabel pasangan industri fleksibel yang terkena minyak, abrasi, dan pergerakan berulang-ulang. Ia menawarkan ketahanan oli yang baik dan perilaku mekanis yang tangguh, itulah sebabnya ia muncul dalam aplikasi rantai tarik, robotika, dan pencucian. Hal ini tidak bersifat universal: paparan air panas dan uap perlu diperiksa, dan beberapa formulasi berperilaku berbeda dari formulasi lainnya. Kabel Ethernet twisted-pair berpelindung berselubung PUR, misalnya, cocok untuk area otomasi berminyak yang mengutamakan integritas sinyal dan ketangguhan jaket.

Kabel Terlindung Kategori 6 Berselubung TPU-CAT6-STP PUR Kabel pasangan terpilin berpelindung Kategori 6 berselubung PUR untuk tautan Gigabit di lingkungan industri dan luar ruangan dengan keausan tinggi; relevan ketika ketangguhan jaket penting. Lihat Produk →

Karet nitril, polikloroprena, dan senyawa karet lainnya umum digunakan di mana ketahanan minyak, ketahanan panas, dan daya tahan luar ruangan diperlukan. Rantai ini cenderung lebih berat dan kurang fleksibel dibandingkan PUR, sehingga lebih cocok untuk rute tetap atau rute fleksibel dibandingkan penggunaan rantai tarik siklus tinggi. Polietilen tahan terhadap kelembapan dan banyak bahan kimia dengan baik, tetapi lebih kaku dan kurang mudah bergerak. PVC ekonomis dan tahan api, namun ketahanan terhadap minyak sangat bervariasi berdasarkan formulasinya, sehingga “jaket PVC” saja tidak memberikan banyak manfaat. FEP dan PTFE muncul ketika ketahanan terhadap bahan kimia atau suhu tinggi membenarkan biayanya.

Pilihan isolasi juga sama pentingnya. PE, PP, FEP, dan XLPE masing-masing dapat melayani kebutuhan listrik dan termal yang berbeda. Untuk pemasangan kabel berpasangan, kapasitansi, impedansi, dan ketidakseimbangan pasangan mempengaruhi kualitas sinyal. Jaket tebal tahan minyak tidak dapat mengimbangi geometri pasangan yang buruk.

Melindungi, memasangkan, dan integritas sinyal

Lokasi minyak dan gas menimbulkan kebisingan listrik. Motor, penggerak, peralatan las, radio, dan distribusi daya semuanya dapat menggabungkan kebisingan menjadi pasangan sinyal. Pelindung foil memberikan cakupan yang tinggi dan bagus untuk konstruksi kompak. Pelindung yang dikepang lebih tahan terhadap kelenturan dan kerusakan mekanis. Banyak kabel pasangan industri menggabungkan keduanya. Pelindung berpasangan individual dapat mengurangi crosstalk, sementara pelindung keseluruhan menangani interferensi eksternal.

Perisai hanya berfungsi jika diakhiri dengan benar. Kabel pembuangan yang dibiarkan mengambang, pelindung yang dihubungkan ke ground pada titik yang salah, atau konektor dengan ikatan 360 derajat yang buruk dapat mengubah kabel yang baik menjadi sumber kesalahan yang terputus-putus. Di area berbahaya, terminasi pelindung dan saluran pembuangan juga harus sesuai dengan desain grounding dan isolasi. Jangan berasumsi bahwa lebih banyak perlindungan selalu lebih baik; pilih pelindung yang sesuai dengan masalah kebisingan, jenis pasangan, dan ruang yang tersedia.

Daftar periksa seleksi praktis

Seleksi harus dimulai dengan paparan, bukan judul katalog. Tabel di bawah ini adalah cara ringkas untuk membandingkan apa yang diklaim pemasok dengan apa yang sebenarnya dibutuhkan oleh aplikasi.

Detail pemasangan dan pemeliharaan yang menentukan masa pakai

Bahkan kabel yang bagus pun bisa gagal saat pemasangan. Hormati radius tikungan. Hindari ikatan kabel ketat yang merusak geometri pasangan. Mendukung lari vertikal yang panjang. Pisahkan pasangan sinyal dari kabel daya jika memungkinkan, dan ikuti desain pelindung dan grounding. Di area pencucian, periksa apakah kelenjar dan terminasi kompatibel dengan bahan jaket dan tidak menimbulkan konsentrasi tekanan.

Jika rutenya berpindah-pindah, gunakan kabel yang dirancang dan diuji untuk gerakan tersebut. Kabel rantai tarik pasangan terpilin berpelindung fleksibel tinggi, misalnya, dibuat untuk pelenturan berulang kali, bukan penyetelan sesekali. Untuk pengoperasian baki tetap, jaket karet atau PUR yang lebih keras mungkin masih merupakan pilihan yang tepat, namun umur fleksibel tidak perlu menjadi faktor pembatas. Selama perawatan, periksa apakah jaket membengkak, retak, rata, korosi pada pelindung, dan terminasi yang lepas. Ganti kabel yang berubah bentuk atau kekerasannya setelah terkena bahan kimia; negara tersebut telah kehilangan sebagian dari margin keamanannya.

Kabel Rantai Tarik Pasangan Berpilin Terlindung Fleksibel Tinggi TRVVSP Kabel rantai tarik pasangan terpilin berpelindung untuk sinyal berkecepatan tinggi dan transmisi daya di rute bergerak; periksa apakah pelenturan berulang merupakan bagian dari pemasangan. Lihat Produk →

Pemeriksaan kualitas dan dokumentasi untuk diminta

Mintalah lebih dari sekadar nama materi. Bukti yang berguna mencakup kondisi pengujian perendaman oli, hasil tarik dan perpanjangan sebelum dan sesudah pemaparan, pembengkakan volume, kinerja tekukan dingin, perilaku nyala api, kontinuitas pelindung, resistansi konduktor, dan ketahanan tegangan. Untuk pasangan data, data kapasitansi dan impedansi membantu memastikan bahwa kabel akan mendukung sinyal yang diinginkan. Untuk aplikasi bergerak, kondisi pengujian fleksibel lebih penting daripada deskripsi umum “fleksibilitas tinggi”.

Ketertelusuran batch, penandaan jaket, dan pernyataan yang jelas tentang kisaran suhu yang diuji juga merupakan poin pembelian yang praktis. Jika pemasok tidak dapat menjelaskan cara pengujian kabel, atau tidak dapat mencocokkan jaket dengan daftar cairan sebenarnya, teruslah bertanya. Kami laboratorium dan sumber daya pengujian adalah jenis detail yang perlu ditinjau sebelum spesifikasi dikunci.

Mencocokkan kabel dengan aplikasi

• Platform lepas pantai dan lantai bor: metode pemasangan air asin, minyak, getaran, UV, dan area berbahaya.
• Pabrik kilang dan petrokimia: panas, hidrokarbon, EMI, dan proses jangka panjang yang dicampur dengan pelenturan lokal.
• Peternakan tangki dan terminal bahan bakar: penuaan di luar ruangan, kontak bahan bakar, penyegelan uap, dan jalur kabel yang panjang.
• Saluran pipa dan stasiun kompresor: perubahan suhu yang luas, getaran, dan integritas sinyal instrumentasi.
• Mesin dan otomatisasi di pabrik berminyak: cairan pendingin, oli hidrolik, pelenturan berulang, dan abrasi.

Kelas kabel yang sama tidak diharapkan dapat menyelesaikan setiap kasus. Sepasang instrumen tetap di kilang panas dan kabel pasangan bergerak pada mesin berminyak keduanya dapat disebut “tahan minyak”, namun keduanya memiliki desain yang berbeda. Seleksi yang baik memisahkan tugas-tugas tersebut lebih awal, kemudian mencocokkan jaket, perisai, konstruksi pasangan, dan persetujuan rute.

Menyatukan spesifikasi

Pemasangan kabel tahan gas dan minyak industri merupakan item detail yang memiliki pengaruh besar terhadap keandalan. Mulailah dengan daftar cairan dan suhu, kemudian kerjakan kinerja kelistrikan, pelindung, pergerakan mekanis, persyaratan area berbahaya, dan dokumentasi. Jika rutenya sudah ditetapkan, prioritaskan ketahanan terhadap bahan kimia dan panas. Ke mana pun ia bergerak, tambahkan masa pakai fleksibel dan ketahanan abrasi pada tinjauan yang sama. Urutan tersebut menjaga spesifikasi tetap jujur ​​dan menghindari pembayaran untuk fitur jaket yang tidak mengatasi mode kegagalan sebenarnya.

Jika Anda mempersempit kabel untuk paket kilang, terminal, skid, atau lepas pantai tertentu, berbicara dengan tim kami dengan paparan cairan, rute, dan detail sinyal. Catatan permohonan yang singkat dan jelas biasanya menghemat lebih banyak waktu dibandingkan daftar panjang klaim umum “tahan minyak”.
